Funcions i característiques principals
1. La segona generació de cisalla.
2. Construcció de placa d'acer soldada, calefacció per eliminar l'estrès, amb alta resistència i bona rigidesa.
3. Sistema hidràulic integrat avançat amb una excel·lent qualitat de fiabilitat.

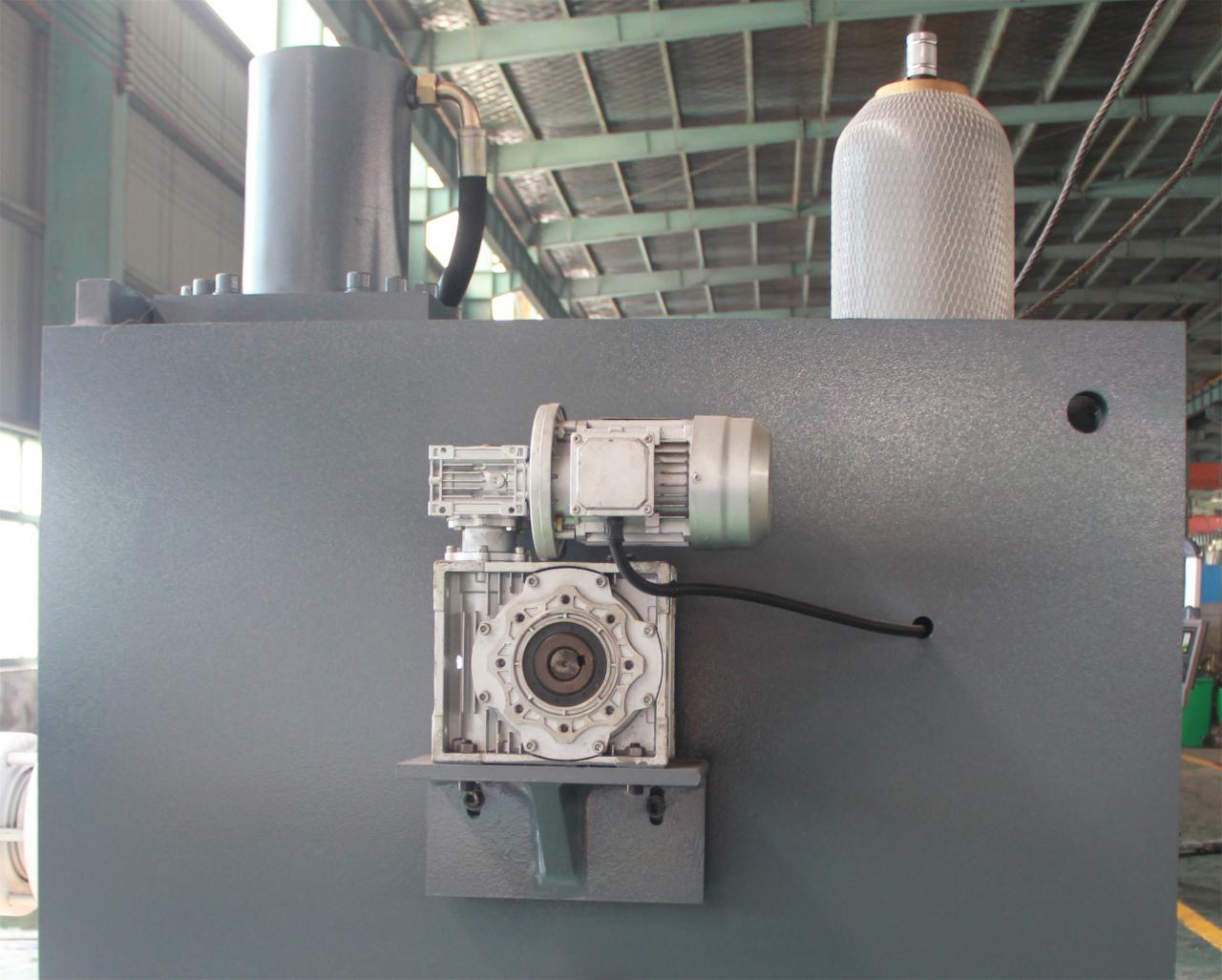

4. Ajustant de manera ràpida, precisa i còmoda l'espai lliure de la fulla mitjançant el motor
5. L'angle de rasclet ajustable pot minimitzar la deformació de la placa.
6. Com que la biga de tall s'ha dissenyat en una estructura inclinada interior, és fàcil que les plaques caiguin i també es pot garantir la precisió dels productes.
7. Cisalla en seccions, tall en línia d'ombra.
8. Comptador per a l'indicador posterior motoritzat.
9. Dispositiu de suport per a l'esquena (opcional).
Paràmetres tècnics
| NO. | Article | Paràmetre | Unitat |
| 1 | Gruix de tall | 16 | mm |
| 2 | Longitud de tall | 6000 | mm |
| 3 | Interval del backgauge | 20-1000 | mm |
| 4 | Força material | ≤450 | N/mm² |
| 5 | Angle de cisalla | 0.5-3 | ° |
| 6 | Traços | ≥4 | (min-1) |
| 7 | Potència del motor principal | 22 | KW |
| L | 7250 | mm | |
| 8 | Mida total W | 2400 | mm |
| H | 3100 | mm | |
| 9 | Pes de la màquina | 35000 | kg |
Imatges detallades

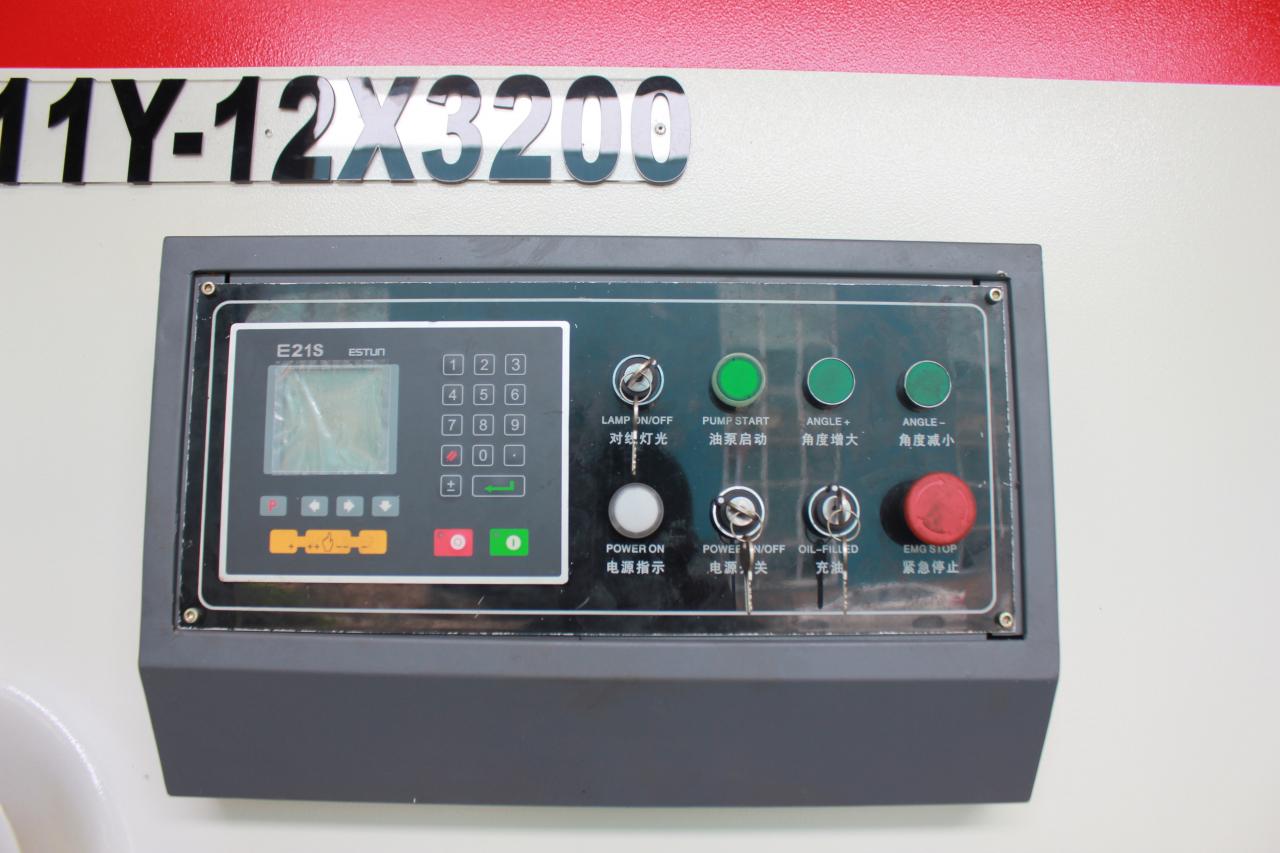

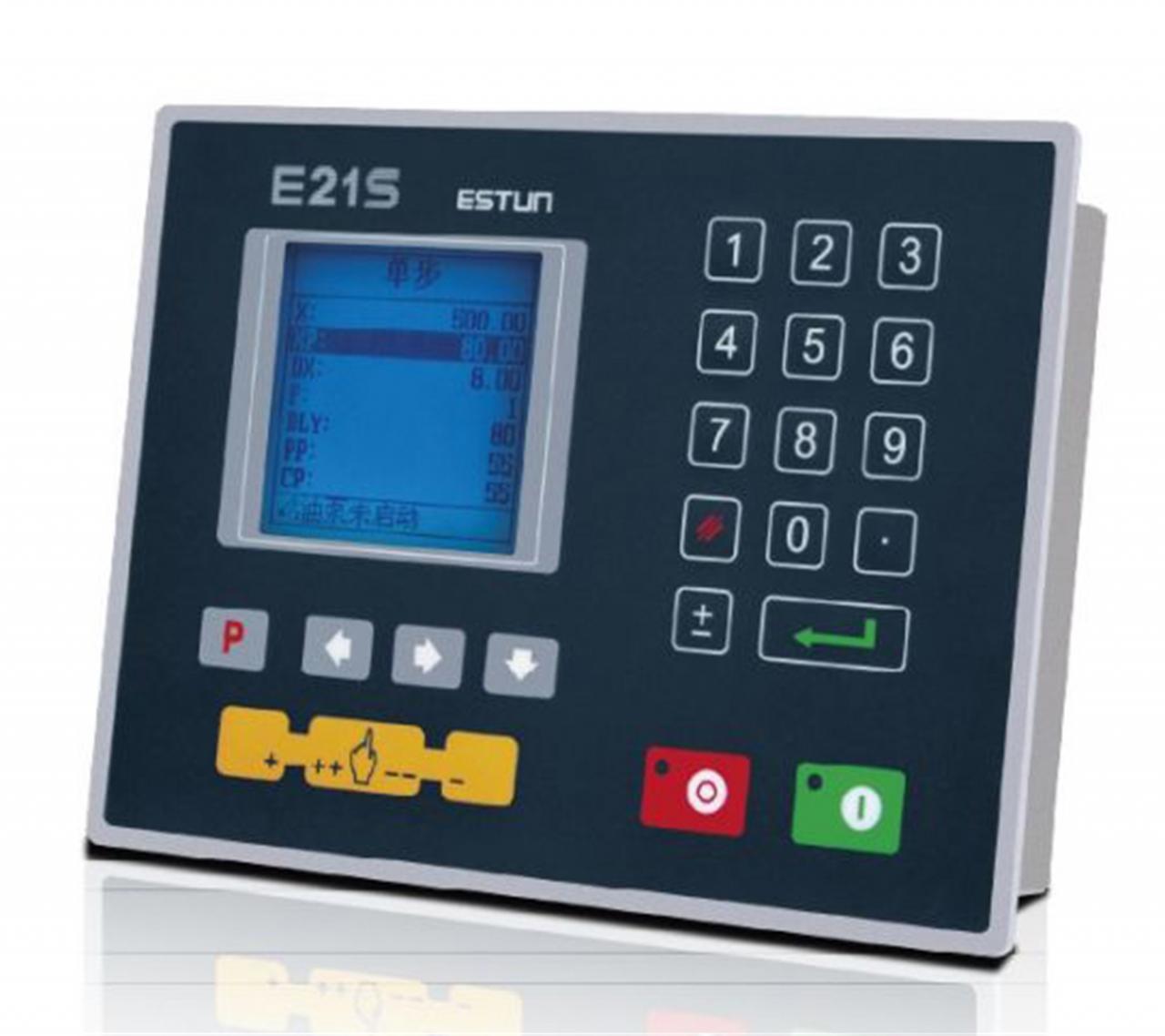

Controlador E21S
- 1.Backgauge i control de blocs
- 2.Control per a motors de CA generals, inversor de freqüència
- 3. Posicionament intel·ligent
- 4. Comptador d'existències
- 5. Configuració del temps de retenció/descompressió
- 6.Memòria de programes de fins a 40 programes
- 7.Fins a 25 passos per programa
- 8. Col·locació d'un costat
- 9.Funció de retracció
- 10.Una clau de còpia de seguretat/restauració de paràmetres
- 11 mm/polzada
- 12.Xinès /Anglès
Configuració principal
| Nom | Productor |
| Controlador CNC | E21S Estun China Brand |
| Motor principal | Marca Siemens Alemanya |
| Components elèctrics | Marca Schneider France |
| Bomba d'engranatges | Marca Sunny USA |
| Anell de segell | Marca NOK Japó |
| Sistema hidràulic | Marca Boschrexroth Alemanya |
| Cargol de bola | Marca HIWIN Taiwan |
| Connector de tubs | Marca EMB Germany |
| Variador de freqüència | Marca Shihlin Taiwan |
Els accessoris estàndard es troben a continuació:
1. Pern d'ancoratge
2. Femella hexagonal
3. Anell de tancament
4. Rentadora
5. Pistola de greix
6. Clau Allen
7. Palpador
8. Interruptor de peu
9. Braços de suport davanters
10. Tecla de caixa elèctrica, clau del quadre de comandament
11. Manuals de funcionament
Detalls
- Màx. Amplada de tall (mm): 6000 mm
- Màx. Gruix de tall (mm): 16 mm mm
- Nivell automàtic: totalment automàtic
- Angle de cisalla: 0,5-3
- Longitud de la fulla (mm): 6000 mm mm
- Recorregut del calibre posterior (mm): 20 - 1000 mm
- Profunditat de la gola (mm): 100 mm mm
- Condició: Nou
- Nom de marca: RAYMAX
- Potència (kW): 22 kW
- Pes (KG): 35000 KG
- Lloc d'origen: Jiangsu, Xina
- Tensió: qualsevol disseny
- Mides (L*W*H): 7250x2400x3100mm
- Any: 2020
- Garantia: 2 anys
- Punts de venda clau: alta precisió, alta productivitat, llarga vida útil
- Indústries aplicables: botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, comerç al detall, obres de construcció, energia i mineria
- Ubicació de la sala d'exposició: cap
- Tipus de màrqueting: nou producte 2020
- Informe de prova de maquinària: proporcionat
- Vídeo d'inspecció de sortida: proporcionat
- Garantia dels components bàsics: 2 anys
- Components bàsics: motor
- Nom del producte: màquina de cisalla de guillotina hidràulica QC11Y
- Paraula clau: Màquina de cisalla hidràulica
- Ús: cisalla de xapa metàl·lica
- Certificats: CE, BV, ISO9001:2008, TUV
- Material de tall: Metall .Aliatge Metall .Alumini
- Sistema de control: E21S/Estun E200/Delem DAC310s/DAC360S
- Gruix de tall: 16 mm
- Longitud de tall: 6000 mm
- Calibre posterior: 20-1000 mm
- Mida: personalitzada
- Servei postvenda prestat: recanvis gratuïts, instal·lació de camp, posada en marxa i formació, servei de manteniment i reparació de camp, suport en línia, suport tècnic de vídeo
- Servei després de la garantia: suport tècnic de vídeo, suport en línia, recanvis, servei de manteniment i reparació de camp
- Ubicació del servei local: Egipte, Canadà, Turquia, Regne Unit, Estats Units, Itàlia, França, Alemanya, Vietnam, Filipines, Brasil, Perú, Aràbia Saudita, Indonèsia, Pakistan, Índia, Mèxic, Rússia, Espanya, Tailàndia, Malàisia, Austràlia, Marroc, Kenya, Argentina, Corea del Sud, Xile, Emirats Àrabs Units, Colòmbia, Algèria, Sri Lanka, Romania, Bangla Desh, Sud-àfrica, Kazakhstan, Ucraïna, Kirguizistan, Nigèria, Uzbekistan, Tadjikistan
- Certificació: CE, BV, ISO9001:2008, TUV
