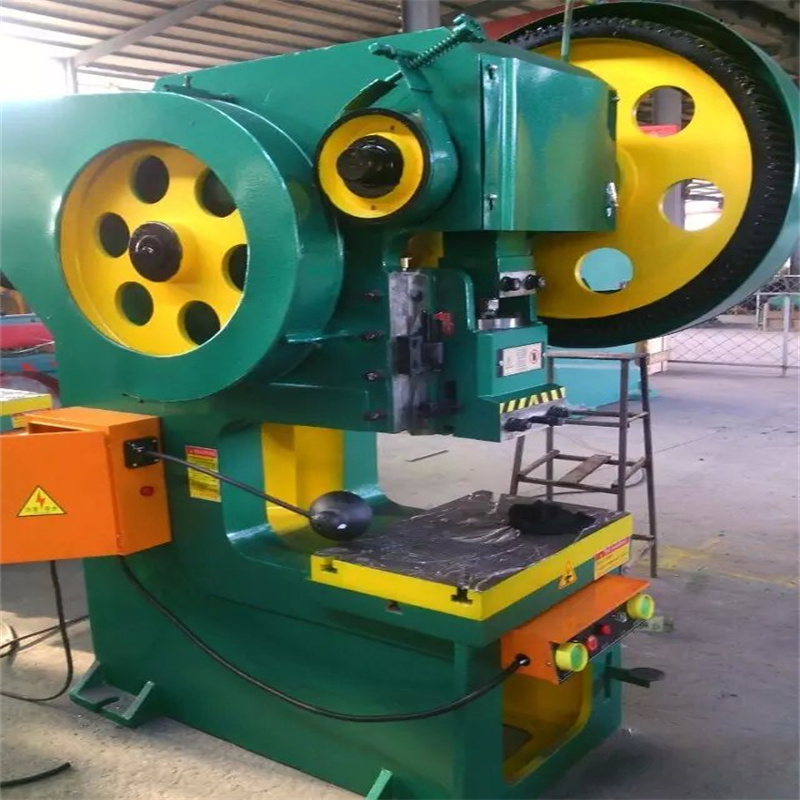

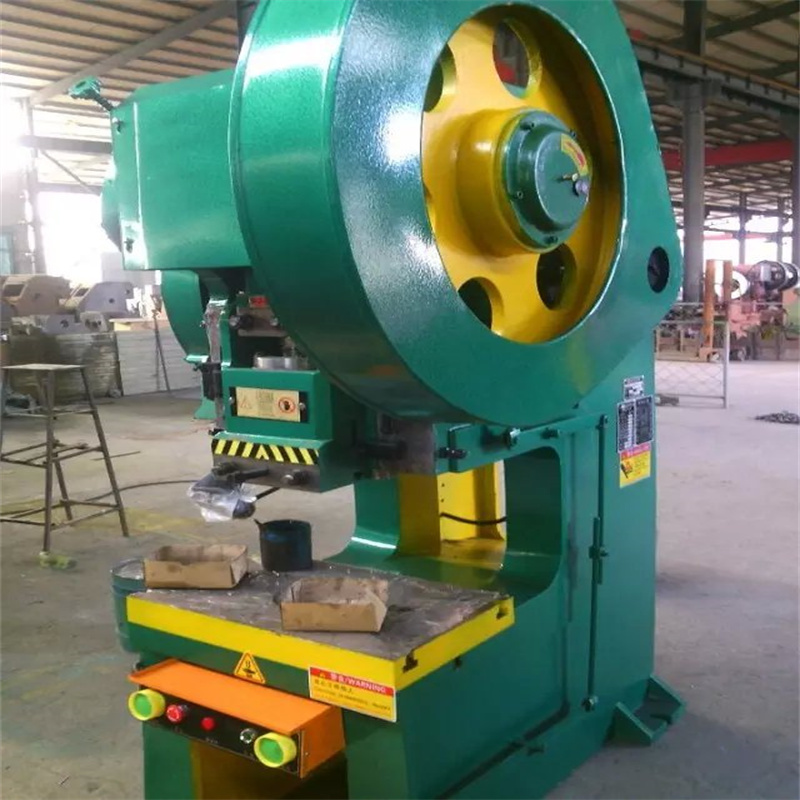

The machine of whole structure and characteristics :
1. J23 Series High Precision Presses punching machine is one of the new generation of plate process and developed by RAYMAX, The punching machine is for cutting, punching, blanking, bending and light stretching work.
2. C Type Steel welded frame, high rigidity and less deformation Compact, wide body frame eliminating vibration for improved ide life and machine.
3. Rigid construction guarantees exact die mating, Six side long rectangle guides of the slide with high moving precision and high accuracy, extending the service life of the die.
4. Highly advanced, rigidly supported gears, operate in oil bath without any noise saves space, reduces, shaft deflection,
augmenta la vida útil de l'engranatge.
5. High accuracy, high efficiency, simple and convenient operation, good performance, favorable price and best service.
Informació de mida
| Model | Unitat | J23-16 | J23-25 | J23-40 | J23-63 | J23-80 | J23-100 | J23-160 | |
| Normial Force | KN | 160 | 250 | 400 | 630 | 800 | 1000 | 1600 | |
| Slipper Stroke | mm | 70 | 90 | 100 | 120 | 120 | 130 | 160 | |
| Slipper stroke times | 次/min | 120 | 100 | 55 | 50 | 50 | 45 | 50 | |
| Max.Closing Height | mm | 220 | 250 | 300 | 360 | 360 | 400 | 450 | |
| Connecting Rod adjuster | mm | 60 | 70 | 80 | 90 | 90 | 100 | 120 | |
| Profunditat de la gola | mm | 160 | 190 | 240 | 260 | 260 | 320 | 380 | |
| Pole Distance | mm | 220 | 250 | 300 | 350 | 400 | 420 | 440 | |
| Angle of inclination | ° | 30 | 30 | 30 | 25 | 25 | 0 | 0 | |
| Worktable size | LR | mm | 450 | 560 | 700 | 710 | 710 | 900 | 1120 |
| FB | mm | 300 | 360 | 460 | 480 | 480 | 600 | 710 | |
| Slipper underside bore | LR | mm | 200 | 250 | 320 | 320 | 320 | 390 | 510 |
| FB | mm | 180 | 210 | 270 | 280 | 280 | 340 | 370 | |
| Size of die handle bore | Diameter | mm | 40 | 40 | 50 | 50 | 50 | 50 | 80 |
| profunditat | mm | 60 | 60 | 70 | 80 | 80 | 85 | 80 | |
| Dimensió | FB | mm | 1140 | 1350 | 1500 | 1810 | 1800 | 2100 | 2175 |
| LR | mm | 900 | 950 | 1180 | 1400 | 1480 | 1740 | 1288 | |
| Alçada | mm | 1890 | 2200 | 2300 | 2750 | 2820 | 3240 | 3047 | |
| Potència del motor | Kw | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | |
| Pes | Kg | 850 | 1300 | 2700 | 3500 | 4500 | 5500 | 7800 | |
PMF
P: Com obtenir-nos una cotització precisa?
A: Prvide us the details of material , such as metal thickness and width .
Q: You are manufacturer or trading company ?
A: We are 100% manufacturer with 17 year's manufaturer experience.
P: Podeu fer servei OEM?
A: Sí, podem. s'accepta el vostre disseny, el vostre propi logotip es pot utilitzar a la màquina.
P: Quin és el cost d'enviament de la Xina al vostre país?
R: Podem enviar la màquina al vostre port o adreça de porta per mar o avió. Si us plau, digueu-nos el vostre port o adreça més propera amb el codi postal. Tenim un agent d'enviament fiable per assegurar el lliurament segur i còmode.
P: Accepteu el pagament LC?
A: Yes, normally our payment is 30%+70% ,LC payment is also acceptable
P: Com operar aquesta màquina?
A: Video line of our factory or we send you the moive directly.
P: Què passa amb el servei de posada en marxa?
A: We can offer commissioning service, the buyer need to afford plane tickets.
P: Ofereixes ensenyament i formació?
R: Formació a la planta del proveïdor
Detalls
- Slide Stroke (mm): 130
- Tipus de màquina: Premsa hidràulica d'una sola columna
- Return Force (kN): 100 kN
- Sistema: servo
- Condició: Nou
- Lloc d'origen: Anhui
- Any: 2020
- Tensió: 220V/380V
- Dimension(L*W*H): 1880X1360X2850
- Weight (T): 1.8 T
- Model Number: J-23 Frame Punching Machine
- Potència del motor (kw): 75 kw
- Punts de venda clau: alta productivitat
- Garantia: 2 anys
- Applicable Industries: Hotels, Garment Shops, Building Material Shops, Restaurant, Home Use, Retail, Energy & Mining, Food & Beverage Shops
- Showroom Location: Turkey
- Tipus de màrqueting: Producte normal
- Informe de prova de maquinària: proporcionat
- Vídeo d'inspecció de sortida: proporcionat
- Garantia dels components bàsics: 5 anys
- Components bàsics: motor
- pole distance: 380 mm
- Nom del producte: màquina de premsa elèctrica
- Max closing height: 380 mm
- workbench distance: 510 mm
- Thickness of spacer: 100
- Aplicació: estampació de xapa metàl·lica
- Angle of inclination: 20°
- Connecting rod adjuster: 100 mm
- Nominal pressure stroke: 9 mm
- Potència del motor (kW): 7,5
- Servei postvenda proporcionat: assistència en línia, suport tècnic de vídeo, recanvis gratuïts, instal·lació, posada en marxa i formació de camp, servei de manteniment i reparació de camp
- Servei després de la garantia: suport tècnic de vídeo, suport en línia, recanvis, servei de manteniment i reparació de camp
- Local Service Location: Ukraine
- Certification: ISO9001/CE
